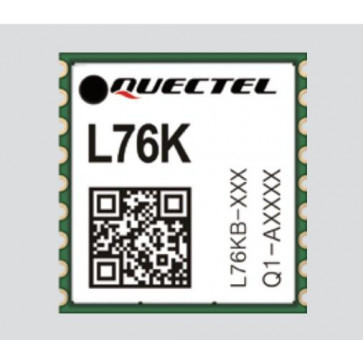

Mô-đun 3G 4G Quectel L76K GNSS cho máy ảnh kỹ thuật số theo dõi xe

Mô-đun Quectel L76K GNSS 3G 4G cho máy ảnh kỹ thuật số theo dõi phương tiện

thông số kỹ thuật:

Mô-đun Quectel L76K GNSS

* GNSS: GPS/Bắc Đẩu/QZSS/GLONASS

* Yếu tố hình thức: LCC

* Kích thước: 10,1 × 9,7 × 2,0mm

* Trọng lượng: 0,4g

* Nhiệt độ hoạt động: -40 °C ~ +85 °C

* Nhiệt độ bảo quản: -40 °C ~ +90 °C

* Giải Pháp Chip: AT6558R

* Bộ thu băng tần L1 (Mã C/A) Số kênh: 32 Track/ 46 Acq

* Bộ thu băng tần L1 (Mã C/A) SBAS: WAAS/ EGNOS/ MSAS/ GAGAN

* A-GNSS: Được hỗ trợ

* Nhạy cảm:
- Mua lại tự động: -148dBm
- Thu âm: -160dBm
- Theo dõi: -162dBm

* TTFF (Thời gian sửa lần đầu)
- Khởi động nguội: <30 giây, Tự động , <15,5 giây, Với EASY™
- Khởi động ấm áp: <2 giây, Tự động , <2 giây, Với EASY™
- Khởi động nóng: <2s

* Độ chính xác của vị trí (tự trị): <2,0m CEP

* Độ chính xác vận tốc (không có viện trợ): <0,1m/s

* Độ chính xác gia tốc tối đa (không có trợ giúp) <0,1m/s²

* Độ chính xác về thời gian (1σ): <30ns

* Tốc độ cập nhật tối đa: 5Hz

* Tốc độ truyền (mặc định): 9600bps

* Hàng rào địa lý: N/A

* Phát hiện gây nhiễu: N/A

* Chống nhiễu: N/A

* LNA tích hợp

* Dữ liệu điện
- Nguồn Điện: 2.7V đến 3.4V
- Điện áp I/O: 2.7V đến 3.4V
- Tiêu thụ điện năng (Mua lại): 29mA (GPS+GLONASS)
- Tiêu thụ điện năng (Theo dõi): 29mA (GPS+Beidou)
- Tiêu thụ điện năng (Chế độ sao lưu/Thấp): 8μA

* Giao diện:
-UART
- IIC(NMEA):N/A
- CÓ THỂ: N/A
- Cài lại
- Thời gian xung

* Ăng-ten
- Bảo vệ ngắn mạch & Phát hiện hở mạch
- Loại ăng-ten: Chủ động hoặc thụ động
- Antenna Power: Bên ngoài hoặc bên trong
- Chứng chỉ: N/A

* Các ứng dụng được đề xuất: Trình theo dõi phương tiện, Trình theo dõi tài sản, An toàn, PDA hoặc PND công nghiệp, Máy ảnh kỹ thuật số, v.v.
